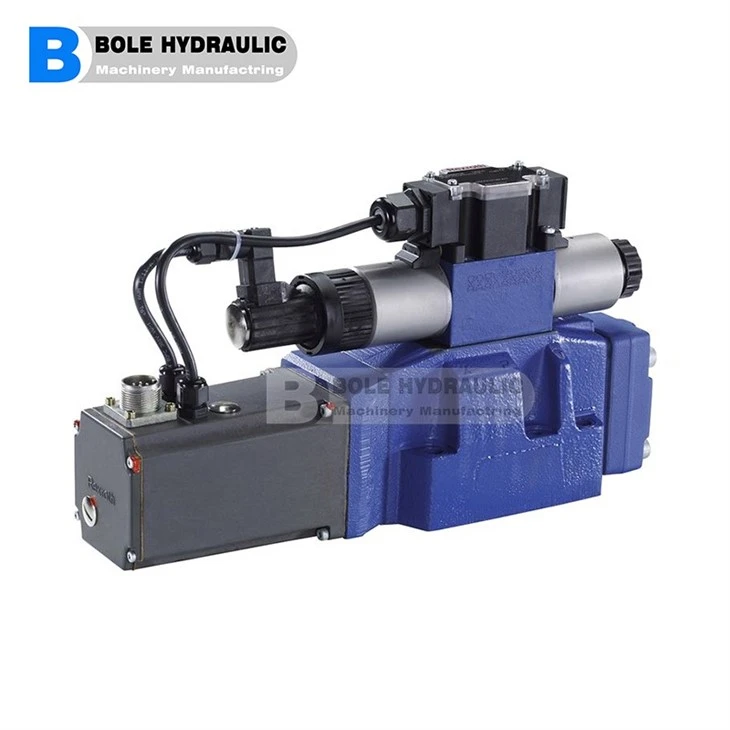

R901036606 4WEH16F7X/6EG24N9K4 4WEH16F72/6EG24N9K4 Rexroth 4WEH16F দিকনির্দেশক স্পুল ভালভ
বৈশিষ্ট্য: অ্যাকচুয়েশনের ধরন (অভ্যন্তরীণ বা বাহ্যিক পাইলট নিয়ন্ত্রণ): ইলেক্ট্রো-হাইড্রোলিক (টাইপ WEH) আইএসও 44014/3-, 4/2- বা 3/2-ওয়ে অনুসারে সাবপ্লেট মাউন্টিং পোর্টিং প্যাটার্নের জন্য ভার্সন স্প্রিং বা প্রেসার সেন্টারিং, স্প্রিং এন্ড পজিশন বা হাইড্রোলিক এন্ড পজিশন ওয়েট-পিন ডিসি বা এসি সোলেনয়েড, স্বতন্ত্র বা কেন্দ্রীয় সংযোগ হিসাবে ঐচ্ছিক বৈদ্যুতিক সংযোগ ঐচ্ছিক সংস্করণ:- ম্যানুয়াল ওভাররাইড- সুইচিং টাইম অ্যাডজাস্টমেন্ট- প্রধান ভালভের চ্যানেল পি-তে প্রিলোড ভালভ- স্ট্রোক সেটিং এবং/ বা স্পুল অবস্থান পর্যবেক্ষণ
টাইপ 4WEH দিকনির্দেশক স্পুল ভালভ, পাইলট পরিচালিত, ইলেক্ট্রো-হাইড্রলিক অ্যাকচুয়েশন সহ
সাইজ 10, 16, 25 (WEH22), 25 (WEH25), 32
কম্পোনেন্ট সিরিজ 4X, 7X, 6X
সর্বোচ্চ অপারেটিং চাপ 280 বার
সর্বোচ্চ প্রবাহ 1100 লি/মিনিট
বৈশিষ্ট্য:
অ্যাকচুয়েশনের ধরন (অভ্যন্তরীণ বা বাহ্যিক পাইলট নিয়ন্ত্রণ): ইলেক্ট্রো-হাইড্রলিক (টাইপ WEH)
সাবপ্লেট মাউন্ট করার জন্য
ISO 4401 অনুযায়ী পোর্টিং প্যাটার্ন
4/3-, 4/2- বা 3/2-ওয়ে সংস্করণ
বসন্ত বা চাপ কেন্দ্রীভূত, বসন্ত শেষ অবস্থান বা জলবাহী শেষ অবস্থান
ওয়েট-পিন ডিসি বা এসি সোলেনয়েড, ঐচ্ছিক
স্বতন্ত্র বা কেন্দ্রীয় সংযোগ হিসাবে বৈদ্যুতিক সংযোগ
ঐচ্ছিক সংস্করণ:
- ম্যানুয়াল ওভাররাইড
- সুইচিং সময় সমন্বয়
- প্রধান ভালভের চ্যানেল P-এ প্রিলোড ভালভ
- স্ট্রোক সেটিং এবং/অথবা স্পুল অবস্থান পর্যবেক্ষণ
কোড টাইপ করুন
| 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | ||
| WEH | / | K4 | / | * |
| 01 | 280 বার পর্যন্ত | কোনো সংকেত নেই |
| 02 | 3-ওয়ে সংস্করণ | 3 |
| 4-ওয়ে সংস্করণ | 4 | |
| অ্যাকচুয়েশনের ধরন | ||
| 03 | ইলেক্ট্রো-হাইড্রোলিক | WEH |
| আকার | ||
| 04 | NG10 | 10 |
| NG16 | 16 | |
| NG25 (সংস্করণ "WEH 22") | 22 | |
| NG25 (সংস্করণ "WEH 25") | 25 | |
| আকার 32 | 32 | |
| স্পুল রিটার্নপ্রধান ভালভ মধ্যে | ||
| 05 | স্প্রিংসের মাধ্যমে | কোনো সংকেত নেই |
|
জলবাহী 1) |
H | |
| 06 | প্রতীক; সম্ভাব্য সংস্করণের জন্য, "সিম্বল/সার্কিট ডায়াগ্রাম" দেখুন | |
| 07 | কম্পোনেন্ট সিরিজ 40 … 49 (40 … 49: অপরিবর্তিত ইনস্টলেশন এবং সংযোগের মাত্রা) – NG10 | 4X |
| কম্পোনেন্ট সিরিজ 60 … 69 (60 … 69: অপরিবর্তিত ইনস্টলেশন এবং সংযোগের মাত্রা) – NG25 ("WEH 25") এবং NG32 | 6X | |
| কম্পোনেন্ট সিরিজ 70 … 79 (70 … 79: অপরিবর্তিত ইনস্টলেশন এবং সংযোগের মাত্রা) – NG16 (সিরিজ 72 থেকে) এবং NG25 ("WEH 22") | 7X | |
| পাইলট কন্ট্রোল ভালভের মধ্যে স্পুল রিটার্ন নিয়ন্ত্রণ করুন2টি স্পুল পজিশন এবং 2টি সোলেনয়েড সহ (কেবল সি, ডি, কে, জেড এবং হাইড্রোলিক কন্ট্রোল স্পুল রিটার্ন প্রধান ভালভে চিহ্ন দিয়ে সম্ভব) | ||
| 08 | সঙ্গেবসন্ত ফিরে | কোনো সংকেত নেই |
| ছাড়াবসন্ত ফিরে | O | |
|
ছাড়াআটক সহ বসন্ত ফিরে 2) |
অফ | |
|
পাইলট নিয়ন্ত্রণ ভালভ 2) |
||
| 09 | উচ্চ ক্ষমতা ভালভ | 6E |
| 10 |
সরাসরি ভোল্টেজ 24 V 2) |
G24 |
|
বিকল্প ভোল্টেজ 230 V, 50/60 Hz 2) |
W230 | |
| অন্যান্য ভোল্টেজ, ফ্রিকোয়েন্সি এবং বৈদ্যুতিক ডেটার জন্য, উচ্চ-পাওয়ার ভালভের ডেটা শীট দেখুন | ||
| 11 | ছাড়াম্যানুয়াল ওভাররাইড | কোনো সংকেত নেই |
| সঙ্গেম্যানুয়াল ওভাররাইড | N | |
| সঙ্গেগোপন ম্যানুয়াল ওভাররাইড | N9 | |
| পাইলট তেল প্রবাহ | ||
| 12 |
বাহ্যিক পাইলট তেল সরবরাহ, বহিরাগত পাইলট তেল রিটার্ন 3) |
কোনো সংকেত নেই |
|
অভ্যন্তরীণ পাইলট তেল সরবরাহ, বহিরাগত পাইলট তেল রিটার্ন 3; 4) |
E | |
|
পাইলট তেল সরবরাহ অভ্যন্তরীণ, পাইলট তেল অভ্যন্তরীণ রিটার্ন 4) |
ইটি | |
|
বাহ্যিক পাইলট তেল সরবরাহ, অভ্যন্তরীণ পাইলট তেল রিটার্ন 3) |
T | |
| সংস্করণ "ET" এবং "T" সহ 3- স্পুল অবস্থান ভালভ, চাপ-কেন্দ্রিক,কেবলসম্ভব হলেpবিমান - চালক2 x এর চেয়ে বড় বা সমানpট্যাঙ্ক + pপাইলট মিন!) | ||
| সুইচিং সময় সমন্বয় | ||
| 13 | ছাড়াসুইচিং সময় সমন্বয় | কোনো সংকেত নেই |
| সরবরাহ নিয়ন্ত্রণ হিসাবে সময় সমন্বয় সুইচিং | S | |
| স্রাব নিয়ন্ত্রণ হিসাবে সময় সমন্বয় সুইচিং | S2 | |
| জারা প্রতিরোধের | ||
| 14 | কোনটিই নয় (ভালভ হাউজিং প্রাইমড) | কোনো সংকেত নেই |
| উন্নত জারা সুরক্ষা (EN ISO 9227 অনুযায়ী 240 ঘন্টা লবণ স্প্রে পরীক্ষা) | J3 | |
|
বৈদ্যুতিক সংযোগ 2) |
||
| 15 | স্বতন্ত্র সংযোগ | |
| ছাড়ামিলন সংযোগকারী; সংযোগকারী DIN EN 175301-803 | K4 6) | |
| আরও বৈদ্যুতিক সংযোগের জন্য, ডেটা শীট 23178 এবং 08010 দেখুন | ||
| স্পুল অবস্থান পর্যবেক্ষণ | ||
| 16 | অবস্থান সুইচ ছাড়া | কোনো সংকেত নেই |
| পর্যবেক্ষণ করা স্পুল অবস্থান "a" | QMAG24 | |
| পর্যবেক্ষণ করা স্পুল অবস্থান "b" | QMBG24 | |
| পর্যবেক্ষণ করা স্পুল অবস্থান "a" এবং "b" | QMABG24 | |
| নিরীক্ষণ করা বিশ্রামের অবস্থান | QM0G24 | |
| স্ট্রোক সেটিং | ||
| 17 | কোড অর্ডার করার জন্য, স্ট্রোক সেটিং দেখুন | |
|
থ্রটল সন্নিবেশ 2) |
||
| 18 | ছাড়াথ্রোটল সন্নিবেশ | কোনো সংকেত নেই |
| থ্রটল Ø 0.8 মিমি | B08 | |
| থ্রটল Ø 1।{1}} মিমি | B10 | |
| থ্রটল Ø 1.2 মিমি | B12 | |
| থ্রটল Ø 1.5 মিমি | B15 | |
| থ্রটল Ø 2।{1}} মিমি | B20 | |
| থ্রটল Ø 2.5 মিমি | B25 | |
|
প্রিলোড ভালভ(NG10 এর জন্য নয়) 2) |
||
| 19 | ছাড়াপ্রিলোড ভালভ | কোনো সংকেত নেই |
| সঙ্গেপ্রিলোড ভালভ (pö= 4.5 বার) | P4,5 | |
| 20 | ছাড়াচাপ কমানোর ভালভ | কোনো সংকেত নেই |
| সঙ্গেচাপ কমানোর ভালভ | D3 5) | |
| সীল উপাদান | ||
| 21 | এনবিআর সিল | কোনো সংকেত নেই |
| FKM সিল | V | |
| ব্যবহৃত হাইড্রোলিক তরল সঙ্গে সীল সামঞ্জস্য পর্যবেক্ষণ. (অন্যান্য সীল অনুরোধের ভিত্তিতে) | ||
| 22 | প্লেইন টেক্সটে আরও বিশদ বিবরণ | * |
রেক্সরথ টাইপ 4WEH16F সেরি ডিরেকশনাল স্পুল ভালভ, পাইলট চালিত, ইলেক্ট্রো-হাইড্রলিক অ্যাকচুয়েশন সহ বিক্রয়ে, সংক্ষিপ্ত লিড টাইম, সেরা মূল্য!!!
| R900782554 | 4WEH16F7X/6EG205N9TK4 |
| R901441685 | 4WEH16F7X/6EG24N9EDAL/B10 |
| R901137614 | 4WEH16F7X/6EG24N9EK4 |
| R987062876 | 4WEH16F7X/6EG24N9EK4 |
| R900931118 | 4WEH16F7X/6EG24N9ES2K4 |
| R901264366 | 4WEH16F7X/6EG24N9ESK4/B10P4,5 |
| R900940455 | 4WEH16F7X/6EG24N9ESK4/P4,5 |
| R900701934 | 4WEH16F7X/6EG24N9ETK4/B10 |
| R900956795 | 4WEH16F7X/6EG24N9ETK4/B10P4,5 |
| R900930303 | 4WEH16F7X/6EG24N9ETS2K4 |
| R978003646 | 4WEH16F7X/6EG24N9ETS2K4/V |
| R900738958 | 4WEH16F7X/6EG24N9ETSK4/B10 |
| R900941811 | 4WEH16F7X/6EG24N9ETSK4/P4,5 |
| R901036606 | 4WEH16F7X/6EG24N9K4 |
| R901212342 | 4WEH16F7X/6EG24N9K4/P4,5 |
| R901015836 | 4WEH16F7X/6EG24N9S2K4 |
| R900971124 | 4WEH16F7X/6EG24N9SK4/P4,5 |
| R900935318 | 4WEH16F7X/6EG24N9TK4 |
| R900781578 | 4WEH16F7X/6EG24N9TS2K4 |
| R901033222 | 4WEH16F7X/6EG24NK4 |
| R900740220 | 4WEH16F7X/6EG96N9ETK4/B10P4,5 |
| R901069074 | 4WEH16F7X/6EW100N9DJL |
| R901550949 | 4WEH16F7X/6EW100N9TDJL |
| R978011926 | 4WEH16F7X/6EW110N9DA |
| R900931116 | 4WEH16F7X/6EW110N9DAL |
| R978906037 | 4WEH16F7X/6EW110N9EDAL |
| R901388756 | 4WEH16F7X/6EW110N9EDAL/B10 |
| R901003528 | 4WEH16F7X/6EW110N9EK4/11B10 |
| R978904247 | 4WEH16F7X/6EW110N9ETDA |
| R978903504 | 4WEH16F7X/6EW110N9ETDA/P4,5 |
| R978011825 | 4WEH16F7X/6EW110N9ETDAL |
| R901264096 | 4WEH16F7X/6EW110N9ETDAL/B10 |
| R901316429 | 4WEH16F7X/6EW110N9ETDAL/B10P4,5 |
| R900773364 | 4WEH16F7X/6EW110N9ETK4/B08P4,5D3 |
| R978911844 | 4WEH16F7X/6EW110N9ETK4/V |
| R900979936 | 4WEH16F7X/6EW110N9ETSK4/B10P4,5 |
| R900754617 | 4WEH16F7X/6EW110N9K4 |
| R978013505 | 4WEH16F7X/6EW110N9K4/11 |
| R900966552 | 4WEH16F7X/6EW110N9K4/11V |
| R901017596 | 4WEH16F7X/6EW110N9K4/B08P4,5 |
| R978912413 | 4WEH16F7X/6EW110N9K4/P4,5V |
| R900755271 | 4WEH16F7X/6EW110N9SK4 |
| R978917178 | 4WEH16F7X/6EW110N9TK4 |
| R901316439 | 4WEH16F7X/6EW110NETK4/B10P4,5 |
| R900929248 | 4WEH16F7X/6EW110NK4/P4,5 |
| R900759003 | 4WEH16F7X/6EW200N9DJL |
| R901069068 | 4WEH16F7X/6EW200N9ETDJL/B10P4,5 |
| R900740071 | 4WEH16F7X/6EW200N9K4 |
| R901063591 | 4WEH16F7X/6EW230N9DJL |
| R900742726 | 4WEH16F7X/6EW230N9EK4/B10P4,5 |
| R900965531 | 4WEH16F7X/6EW230N9ETK4/B10 |
| R900764227 | 4WEH16F7X/6EW230N9ETK4/B10P4,5 |
| R900765151 | 4WEH16F7X/6EW230N9ETSK4/B10P4,5 |
| R900957769 | 4WEH16F7X/6EW230N9K4 |
| R901098794 | 4WEH16F7X/6EW230N9S2K4 |
| R900923860 | 4WEH16F7X/U |
| R900929364 | H-4WEH16F7X/6EG24N9K4 |
| R900935217 | H-4WEH16F7X/6EG24N9TK4 |
| R900933718 | H-4WEH16F7X/6EG24NESK4/B10 |
| R900932990 | H-4WEH16F7X/6EW110N9TK4 |
| R901292461 | H-4WEH16F7X/6EW200N9DJL |
| R901290984 | H-4WEH16F7X/6EW200N9DL |
| R900710327 | H-4WEH16F7X/6EW230N9K4 |
| R900924037 | H-4WEH16F7X/U |
